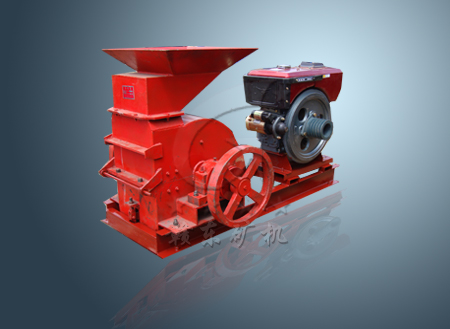

上图为400*600打砂机配套柴油机总装产品图

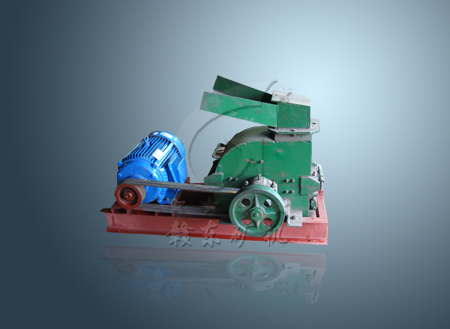

锤子（又称锤头）的转子、转子由主轴、圆盘、销轴和锤子、电机或柴油机、底座支架组成
　


　　　锤式打砂机它能将50毫米以下的矿石或分离不完全矿物中的尾矿、中矿进行打碎，把有用金属从矿石中分离出来，根据选矿厂要求将矿粒粉碎在1~180目左右，然后进入摇床进行分选。它适用于小型矿厂，在一定程度上替代球磨机。易安装，易操作，投入少，见效快。 锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出，大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨， 最后通过筛板排出机外。
