筛板式槽型水力分级机
产品名称: 水力分级机
产品别名: 筛板式槽型水力分级机
规格型号:
推荐等级: ★★★★★


  产 品 概 况:


   筛板式槽型水力分级机又称典瓦(Denver)型水力分级机,是利用筛板造成干涉沉降条件的设备。机体外形为一角锥形箱,箱内用垂直隔板分成4~8个分级室。每个室的断面积为200mm×200mm。在距室底一定高度处设置筛板。
   筛板上钻有36~72个直径为3~5mm的筛孔。压力水由筛板下方给入,经筛孔向上流动。在筛板上方悬浮着矿粒群,进行干涉沉降分层。粗颗粒通过筛板中心孔排出,排出量用锥形塞控制。

   矿浆由一侧给入,依次进到各室中,各室的上升水速逐渐减小,由此得到由粗到细的各级产物。分级室内上升水速分布是否均匀对分级效果有重要影响。减小筛孔并相应增加筛孔数目可在一定程度上改善效果。但水速分布不均是难免的。由此引起二次回流搅动效率不高的重要原因。

   筛板式水力分级机的优点是构造简单,不需要动力。与机械搅拌式水力分级机比较,高度较小,便于配置。可以根据选厂处理能力的不同,制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。




  产 品 结 构 及 材 质:

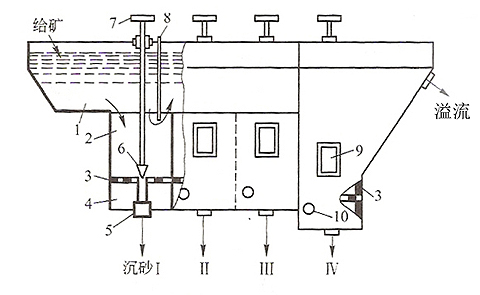

筛板式槽型水力分级机
1-给矿槽;2-分级室;3-筛板;4-压力水室;5-排矿口;
6-排矿调节塞;7-手轮;8-挡板(防止粗粒越室);9-玻璃窗;10-压力水管

  产 品 应 用 范 围:



筛板式水力分级机的优点是构造简单,不需要动力。与机械搅拌式水力分级机比较,高度较小,便于配置。可以根据选厂处理能力的不同,制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。

  产 品 规 格 及 技 术 参 数:


    四室水力分级机技术参数

项 目\规 格
给矿
粒度(mm)
给矿浓度
上升水压
筛口尺寸
(mm)
生产能力
(吨)
外型尺寸(mm)
240×240
0—3
20%~26%
150~200
240×240
5—8
1818×1138×1680

200×200

0-3

20%~26%

150~200

200×200

4-5

1650×1100×1600


-----------------------------------------------------------------------------------------------------------------
