 当前位置:产品中心 > 筛分分级设备 > 直线振动筛

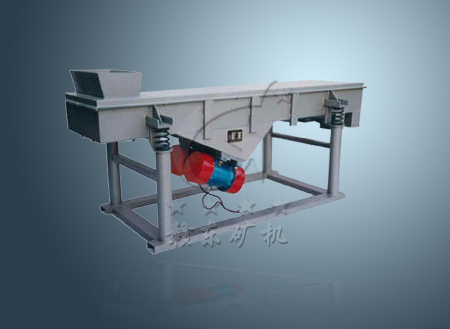

直线振动筛
产品名称: 直线振动筛
产品别名: 筛分设备、振动筛、分级设备
规格型号: ZXS
推荐等级: ★★★★★


  产 品 概 况:


   ZXS型系列直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
   直线振动筛是利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。





  产 品 结 构 及 材 质:






  产 品 应 用 范 围:


       对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业.适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mm。


  产 品 规 格 及 技 术 参 数:


技术参数

ZXS520

ZXS525

ZXS1020

ZXS1025

公称尺寸 mm

500×2000

500×2500

1000×2000

1000×2500

物料粒度 mm

0.07410

0.07410

0.07410

0.07410

筛面倾角

34.5

34.5

34.5

34.5

16

16

16

16

Kw

0.40.75

0.40.75

0.40.75

0.41.1









外形尺寸

型号

A

B

C

D

E

F

G

H

I

K

ZXS-520

2130

966

935

566

1700

600

235

200

150

400

ZXS-525

2630

966

935

566

2200

600

235

200

150

400

ZXS-1020

2130

1368

935

1068

1700

600

235

200

150

900

ZXS-1025

2630

1368

935

1068

2200

600

235

200

150

900



-----------------------------------------------------------------------------------------------------------------
